Кабель кВВГ: характеристики, применение

Контрольный кабель кВВГ с медными жилами, ПВХ-изоляцией и ПВХ-оболочкой без защитных покровов предназначен для передачи управляющих сигналов и измерительной информации на напряжение до 660 В переменного тока частотой до 100 Гц и до 1000 В постоянного тока в цепях вторичной коммутации, дистанционного управления, сигнализации и КИПиА промышленных предприятий. Отсутствие брони ограничивает применение кабеля кабельными сооружениями, сухими и влажными помещениями, где нет риска механических повреждений и почвенной коррозии, но обеспечивает минимальную массу и наружный диаметр для упрощения монтажа согласно ГОСТ 1508-78.

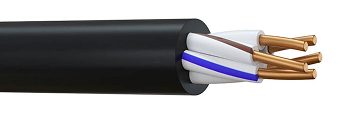

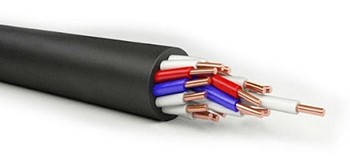

Конструкция и материалы

• Токопроводящая жила — медная, однопроволочная (класс 1) по ГОСТ 22483, круглой формы, сечением 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10 мм².
• Изоляция — поливинилхлоридный (ПВХ) пластикат, стойкий к воздействию влаги, масел и умеренных химических сред, с рабочей температурой до +70 °С, с цветовой или цифровой маркировкой жил.
• Скрутка — изолированные жилы скручены, в каждом повиве предусмотрена счётная жила отличительного цвета, облегчающая поиск нужной жилы при разделке многожильного кабеля.
• Поясная изоляция — ПВХ-пластикат или полимерные ленты поверх скрутки.
• Наружная оболочка — экструдированный ПВХ пластикат, обеспечивающий герметичный барьер для влаги и защиту жил от умеренных механических воздействий и УФ-излучения.
• Броня, защитная подушка и металлические покровы отсутствуют — кабель не имеет механической защиты, что ограничивает его применение кабельными сооружениями и помещениями без риска сдавливания грунтом.

Расшифровка маркировки кВВГ

Технические параметры

Какие характеристики важны при выборе?

• Количество жил и сечение — подбираются по количеству сигнальных цепей и длине линии с учётом падения напряжения в контрольных цепях, обычно 0,75–2,5 мм² для дискретных сигналов и 1,5–4,0 мм² для аналоговых.
• Отсутствие защитных покровов — кабель не имеет брони, что ограничивает его применение кабельными сооружениями, туннелями, лотками и производственными помещениями без риска механических повреждений.
• Требования пожарной безопасности — базовая марка поддерживает горение при групповой прокладке, для пучковой прокладки необходимо исполнение нг.
• Требования электромагнитной совместимости — при прокладке рядом с силовыми кабелями высокого напряжения или вблизи частотных преобразователей требуется экранированная модификация кВВГЭ.
• Коррозионная активность среды — ПВХ-оболочка обеспечивает умеренную стойкость к влаге, но при длительном контакте с водой требуется дополнительная защита.
• Совместимость с арматурой — медные жилы требуют применения наконечников и гильз, рассчитанных на медь, без переходных паст.

Отличие от аналогов — таблица

Где и когда применяется

Кабель кВВГ применяют в цепях управления, сигнализации, дистанционного управления, КИПиА и вторичной коммутации промышленных предприятий, энергетических объектов, нефтегазовых терминалов и транспортных систем. Купить эту мару необходимо для прокладки в кабельных каналах, туннелях, по эстакадам, в лотках и на стенах зданий, где нет риска механических повреждений и почвенной коррозии. Отсутствие защитных покровов снижает массу кабеля, что упрощает монтаж и снижает нагрузку на несущие конструкции эстакад. ПВХ-изоляция и оболочка обеспечивают стойкость к воздействию влаги, УФ-излучению и умеренным химическим воздействиям. Медные жилы обеспечивают стабильность контактных соединений без риска ползучести, что критично для точных измерительных цепей КИПиА. Счётная жила в каждом повиве облегчает поиск нужной жилы при разделке многожильного кабеля, сокращая время монтажа. Цена контрольного кабеля данной марки остаётся конкурентной за счёт применения оптимизированной конструкции без брони.

Сопутствующая продукция

• Концевые муфты внутренней и наружной установки — для оконцевания кабеля в РУ и шкафах КИПиА с подключением к клеммным колодкам.
• Соединительные муфты — для сращивания участков кабельной линии с восстановлением герметичности и изоляции.
• Кабельные сальники — для герметичного ввода кабеля в шкафы КИПиА и распределительные коробки с надёжной фиксацией ПВХ-оболочки.
• Гофрированные трубы и кабель-каналы — для обеспечения дополнительной механической защиты при открытой прокладке трассы.
• Бирки кабельные (У134, У136) — для маркировки линий согласно требованиям ПУЭ и проектной документации.
• Наконечники штыревые и кольцевые медные — для оконцевания жил и подключения к клеммам оборудования с учётом особенностей материала.
• Кабельные проходки огнестойкие — для герметизации мест прохода через стены и перекрытия с пределом огнестойкости не менее EI 150.

Преимущества кабеля кВВГ

• Отсутствие защитных покровов снижает массу и наружный диаметр кабеля на 20–30% по сравнению с бронированными аналогами, что упрощает монтаж и снижает нагрузку на несущие конструкции эстакад.
• ПВХ-изоляция и оболочка обеспечивают стойкость к воздействию влаги, УФ-излучению и умеренным химическим воздействиям — кабель применим в сырых кабельных сооружениях без дополнительной защиты.
• Медные жилы обеспечивают стабильность контактных соединений без риска ползучести — кабель применим в точных измерительных цепях КИПиА без частого обслуживания болтовых соединений.
• Счётная жила в каждом повиве облегчает поиск нужной жилы при разделке многожильного кабеля, сокращая время монтажа.
• Отсутствие ограничений по разности уровней на трассе — можно прокладывать на вертикальных участках без стопорных муфт.
• Монтаж без предварительного подогрева при температуре до −15 °С — расширяет диапазон работ в осенне-зимний период.
• Более доступная цена по сравнению с бронированными и экранированными аналогами при применении для кабельных сооружений без механических нагрузок.
• Минимальный радиус изгиба 10 диаметров — упрощает монтаж в стеснённых условиях кабельных сооружений.
• Срок службы не менее 15 лет в кабельных сооружениях и не менее 10 лет в помещениях при соблюдении условий монтажа и эксплуатации.

Типичные ошибки при выборе

• Прокладка кВВГ в грунтах или траншеях без дополнительной защиты трубой — отсутствие защитных покровов приводит к механическому повреждению кабеля при сдавливании грунтом.
• Прокладка во влажных кабельных сооружениях без дополнительной защиты — ПВХ-оболочка обеспечивает умеренную стойкость к влаге, но при длительном контакте с водой требуется дополнительная защита.
• Прокладка рядом с силовыми кабелями высокого напряжения без экранированной модификации — отсутствие экрана приводит к наводкам и нарушению работы цепей КИПиА.
• Групповая прокладка без индекса «нг» — ПВХ-оболочка поддерживает горение, не пройдёт пожарную экспертизу в пучках.
• Замена кВВГ на АКВВГ в ответственных цепях КИПиА без учёта особенностей алюминия — алюминиевые жилы требуют периодической подтяжки болтовых соединений и не обеспечивают стабильность измерительных цепей.
• Применение на трассах с растягивающими усилиями (крутые склоны, подвеска) — отсутствие защитных покровов не рассчитано на продольные нагрузки.
• Монтаж при температуре ниже −15 °С без подогрева — приводит к растрескиванию ПВХ-изоляции.
• Игнорирование минимального радиуса изгиба 10 диаметров — вызывает повреждение изоляции.
• Применение алюминиевых наконечников на медные жилы без переходных элементов — риск электрохимической коррозии.
• Выбор сечения только по току нагрузки без проверки падения напряжения в длинных контрольных линиях.
• Применение в грунтах с риском механических повреждений без бронированной модификации — отсутствие брони приводит к повреждению кабеля.

Варианты исполнений кабель кВВГ

• кВВГ — базовое исполнение с ПВХ-изоляцией и ПВХ-оболочкой без защитных покровов для кабельных сооружений и помещений без механических нагрузок.
• кВВГ 4х1,5 — четырёхжильное исполнение для цепей управления с минимальным количеством жил.
• кВВГ 7х1,5 — семижильное исполнение для типовых цепей управления и сигнализации.
• кВВГ 10х1,5 — десятижильное исполнение для комплексных цепей управления.
• кВВГ 14х1,5 — четырнадцатижильное исполнение для цепей управления среднего объёма.
• кВВГ 19х1,5 — девятнадцатижильное исполнение для комплексных цепей КИПиА.
• кВВГ 27х1,5 — двадцатисемижильное исполнение для многоканальных систем управления.
• кВВГ 37х1,5 — тридцатисемижильное исполнение для крупных шкафов КИПиА.
• кВВГ 52х1,5 — пятидесятидвухжильное исполнение максимального количества жил для комплексных систем.
• кВВГ-Т — тропическое исполнение со стойкостью к плесневым грибам и повышенной влажности.
• кВВГ-ХЛ — холодостойкое исполнение для северных регионов, сохраняет эластичность оболочки до −60 °С.
• кВВГнг — негорючее исполнение для прокладки в пучках с другими кабелями, не распространяет горение.
• кВВГнг-LS — исполнение с пониженным дымо- и газовыделением для объектов с массовым пребыванием людей.
• кВВГнг(A)-LS — исполнение с категорией A и пониженным дымо- и газовыделением для наиболее ответственных объектов.
• кВВГЭ — исполнение с общим экраном для прокладки рядом с силовыми кабелями и в условиях повышенных электромагнитных помех.
• АКВВГ — исполнение с алюминиевыми жилами для объектов с пониженными требованиями к токовой нагрузке и стабильности измерительных цепей.

Как заказать

Цена кабеля кВВГ зависит от количества жил, сечения и объёма партии. Чтобы купить контрольный кабель этой марки для цепей управления и КИПиА с прокладкой в кабельных сооружениях без механических нагрузок, отправьте техническое задание с указанием метража, количества жил, условий прокладки и требований пожарной безопасности — специалист подготовит коммерческое предложение с учётом актуальной биржевой стоимости меди и наличия продукции на складе.
