Кабель ПвВ в Казани
Ознакомьтесь с ответами на наиболее распространенные вопросы, связанные с нашей продукцией. Если вам необходима дополнительная консультация - свяжитесь с нашим менеджером любым удобным вам способом.
Кабель ПвВ представляет собой силовую кабельную продукцию среднего напряжения с медной токопроводящей жилой, изоляцией из сшитого полиэтилена и защитной оболочкой из ПВХ пластиката. Продукция изготавливается по ГОСТ Р 55025-2012 и техническим условиям ТУ 16.К71-335-2004, ТУ 16.К71-359-2005, что гарантирует соответствие требованиям российских стандартов.
Кабельная продукция ПвВ применяется для передачи электрической энергии в распределительных сетях промышленных предприятий, энергетических объектов и городской инфраструктуры. Конструкция с многопроволочной уплотненной токопроводящей жилой 2 класса обеспечивает надежность эксплуатации в условиях механических нагрузок при прокладке кабеля.
Номинальное напряжение кабелей данной марки составляет 6, 10 или 35 кВ при частоте 50 Гц. Диапазон номинальных сечений токопроводящих жил варьируется от 35 до 1600 мм² в зависимости от класса напряжения и конфигурации (одножильное или трехжильное исполнение).
Расшифровка маркировки и технические параметры по ГОСТ
Расшифровка обозначения кабельной продукции ПвВ:
- Медная токопроводящая жила
- Пв — изоляция из сшитого полиэтилена
- В — оболочка из поливинилхлоридного (ПВХ) пластиката
После маркировки указывается номинальное напряжение: 6 кВ, 10 кВ или 35 кВ.

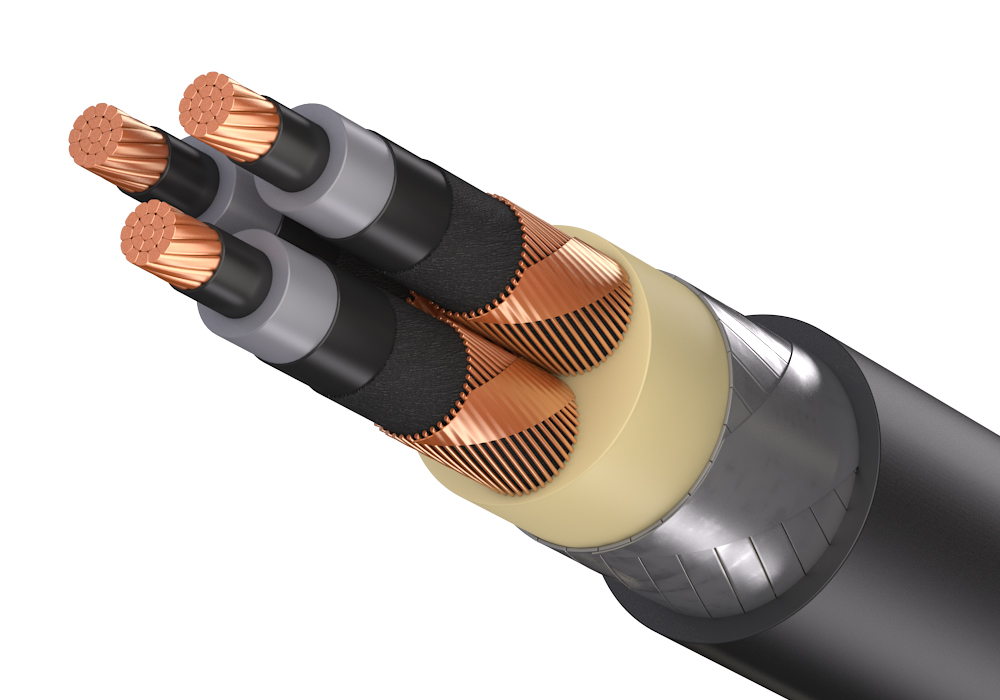

Конструкция включает многопроволочную круглую уплотненную медную токопроводящую жилу, соответствующую 2 классу по ГОСТ 22483-2012. Изоляционный слой выполнен методом экструзии из сшитого полиэтилена, что обеспечивает термостойкость до 90°C при длительной эксплуатации. Электропроводящий экран из сшитой композиции полиэтилена наносится с обеих сторон изоляционного слоя.
Экранирование жил осуществляется медными проволоками диаметром 0,7-3,0 мм, скрепленными медной лентой. В трехжильных конфигурациях применяется поясная изоляция из высоконаполненного ПВХ пластиката или мелонаполненной невулканизированной резиновой смеси. Наружная оболочка из ПВХ пластиката защищает конструкцию от воздействия влаги и механических повреждений.
| Параметр | ПвВ 6 кВ | ПвВ 10 кВ | ПвВ 35 кВ |
|---|---|---|---|
| Номинальное напряжение | 6 кВ, 50 Гц | 10 кВ, 50 Гц | 35 кВ, 50 Гц |
| Испытательное напряжение | 15 кВ | 25 кВ | 88 кВ |
| Время выдержки при испытании | 10 мин | 10 мин | 10 мин |
| Номинальное сечение жилы | 35-800 мм² | 35-1600 мм² | 50-1600 мм² |
| Толщина изоляции | 2,5-3,2 мм | 3,4 мм | 8,5 мм |
| Допустимая температура жил | 90°C | 90°C | 90°C |
| Температура при токе КЗ | 250°C | 250°C | 250°C |
| Минимальный радиус изгиба (одножильный) | 15 Dн | 15 Dн | 15 Dн |
| Минимальный радиус изгиба (трехжильный) | 12 Dн | 12 Dн | 12 Dн |
| Диапазон рабочих температур | −50...+50°C | −50...+50°C | −50...+50°C |
| Срок службы | не менее 30 лет | не менее 30 лет | не менее 30 лет |
Строительная длина изготавливается по требованию заказчика. Маломеры в партии составляют не более 5% кусками от 50 м.
Области применения в промышленности и энергетике
Силовая кабельная продукция ПвВ применяется в следующих сферах:
- Распределительные сети промышленных предприятий — передача электроэнергии на производственных объектах с номинальным напряжением 6-35 кВ
- Электроснабжение энергетических объектов — подключение трансформаторных подстанций, распределительных устройств и коммутационного оборудования
- Городская энергетическая инфраструктура — прокладка линий электропередачи в кабельных каналах, тоннелях и эстакадах городских электросетей
- Объекты нефтегазовой отрасли — электроснабжение насосных станций, компрессорных установок и технологических объектов
- Горнодобывающая промышленность — питание электрооборудования карьеров и обогатительных комбинатов (при условии соблюдения требований по прокладке)
- Транспортная инфраструктура — электроснабжение железнодорожных объектов, метрополитена, аэропортов
Кабельная продукция предназначена для стационарной прокладки в помещениях, кабельных сооружениях, земле (в траншеях), на эстакадах и в блоках. Конструкция с медным экраном обеспечивает защиту от электромагнитных помех и безопасность при эксплуатации в сетях с изолированной или заземленной нейтралью.
Купить кабель ПвВ в ООО ТПП «Энергомодуль»
Поставка кабельной продукции осуществляется напрямую от производителя для предприятий и организаций, осуществляющих закупку для промышленных и энергетических объектов в Екатеринбурге. Работа ведется исключительно с юридическими лицами и индивидуальными предпринимателями на условиях оптовых партий.
Формирование заказа включает согласование следующих параметров:
- класс номинального напряжения (6 кВ, 10 кВ или 35 кВ)
- количество жил (одножильное или трехжильное исполнение)
- номинальное сечение токопроводящей жилы (от 35 до 1600 мм² в зависимости от класса напряжения)
- строительная длина кабельных барабанов
- объем партии в метрах
Производство осуществляется по ГОСТ Р 55025-2012 и техническим условиям ТУ 16.К71-335-2004, ТУ 16.К71-359-2005. Каждая партия сопровождается паспортом качества с протоколами испытаний.
Формирование цены зависит от технических параметров продукции (класса напряжения, сечения токопроводящей жилы, конфигурации), объема закупки и условий доставки до объекта заказчика. Для расчета коммерческого предложения снабженцам необходимо направить спецификацию с указанием требуемых характеристик и объема партии.
Отгрузка производится на кабельных барабанах. Транспортировка осуществляется автомобильным или железнодорожным транспортом в соответствии с правилами перевозки грузов.
Сопутствующая продукция и комплектующие для монтажа
При закупке силовой кабельной продукции ПвВ для комплектации объектов электроснабжения потребуются следующие материалы и комплектующие:
Кабельные муфты и соединители — концевые и соединительные муфты для классов напряжения 6-35 кВ, обеспечивающие герметичность и электрическую прочность соединений жил.
Крепежные элементы — кабельные лотки, кронштейны, хомуты и скобы для фиксации трассы при прокладке на эстакадах и в кабельных сооружениях.
Защитные материалы — гофрированные трубы, кабельные короба и лотки для дополнительной механической защиты при прокладке в зонах возможных повреждений.
Идентификационные бирки и маркировочные материалы — для обозначения трассы и соблюдения требований нормативной документации по эксплуатации электроустановок.
Подбор сопутствующей продукции осуществляется на основании проектной документации с учетом условий прокладки и требований ПУЭ (Правил устройства электроустановок).
Силовая кабельная продукция ПвВ с изоляцией из сшитого полиэтилена представляет собой надежное решение для передачи электроэнергии в сетях среднего напряжения 6-35 кВ. Конструкция с медной токопроводящей жилой, электропроводящим экраном и защитной оболочкой из ПВХ пластиката обеспечивает долговечность эксплуатации (срок службы не менее 30 лет) и соответствие требованиям ГОСТ Р 55025-2012.
Продукция применяется на промышленных предприятиях, энергетических объектах, в городской инфраструктуре и на транспортных объектах. Диапазон номинальных сечений от 35 до 1600 мм² и возможность изготовления одножильных или трехжильных конфигураций позволяют подобрать кабельную продукцию под требования конкретного проекта.
Для формирования коммерческого предложения на поставку оптовыми партиями снабженцам необходимо направить спецификацию с указанием класса напряжения, количества жил, номинального сечения и объема партии. Производство осуществляется по техническим условиям ТУ 16.К71-335-2004, ТУ 16.К71-359-2005 с предоставлением паспортов качества и протоколов испытаний.
